一、KZC系列不锈钢磁力自吸泵产品介绍

设计特点：

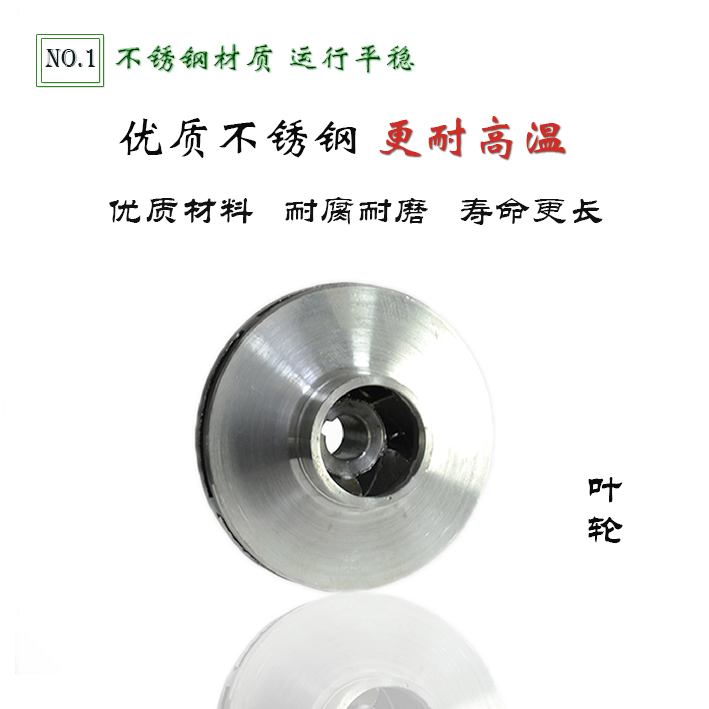

      KZC系列不锈钢磁力自吸泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺，成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题，使其性能提升明显。同时KZC不锈钢磁力自吸泵具备了普通磁力泵没有的自吸功能，自吸高度可达4m，运用范围更加广泛。

工作原理：

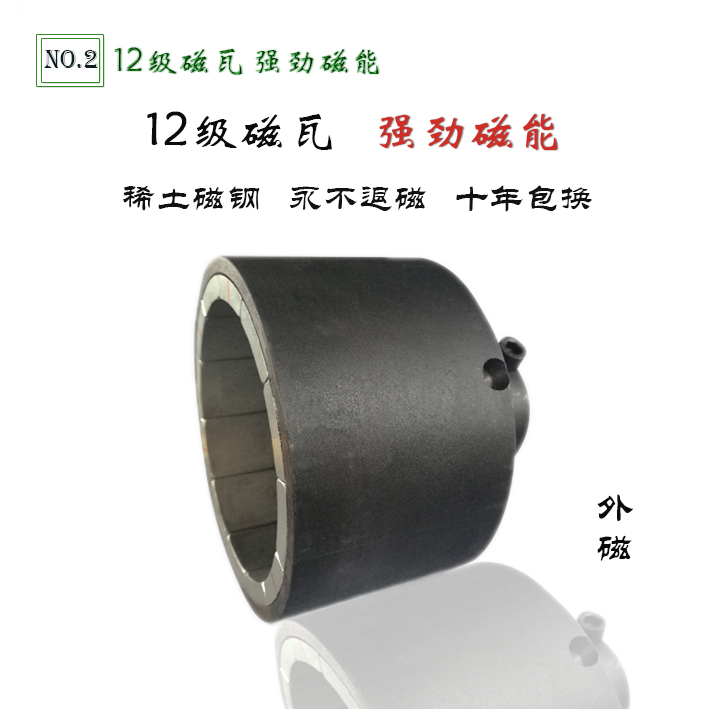

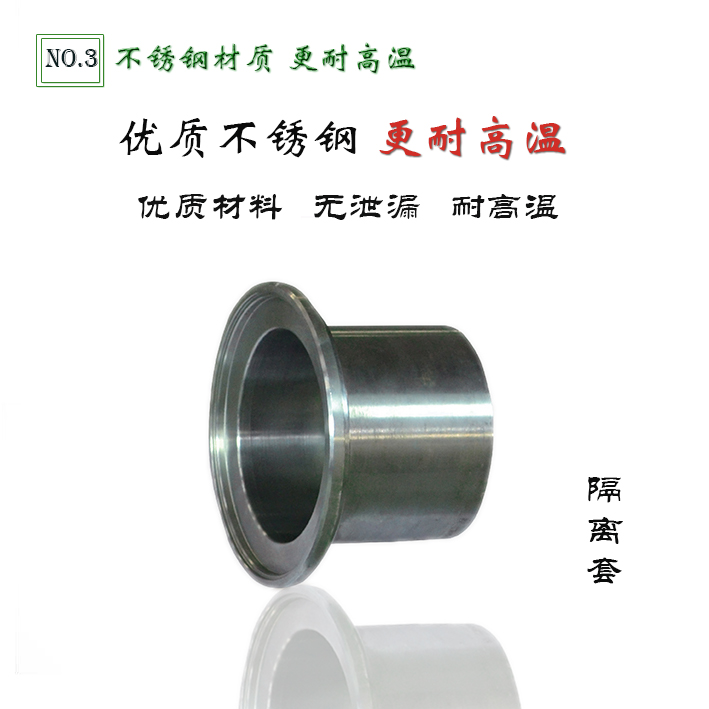

       KZC系列不锈钢磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转子时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无泄漏的泵型，因此杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

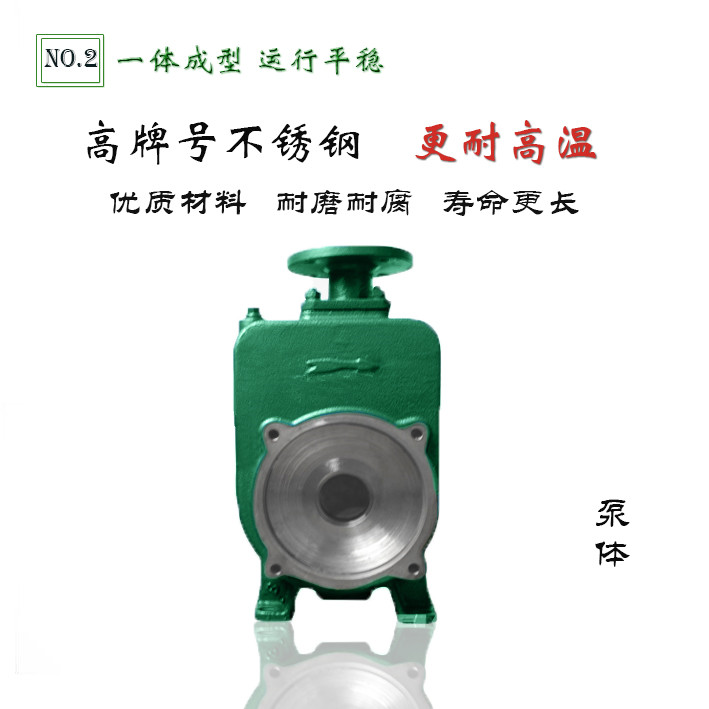

        泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内， 经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

运用领域：
        泵的过流部件采用不锈钢（304、316L、特种合金）制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的可靠选择。
       特别是贵重、稀有、易挥发、易燃易爆、有毒、溶剂类液体的输送。

性能范围：

设计压力：0.6mpa
流量：1.2-50m³/h

扬程：5-50m

该泵的正常适用温度为120℃以内，定制型耐温可达300℃。

二、型号定义：

三、性能参数表

型号	流量max （m³/h）	流量max （L/min）	扬程（m）	口径 （mm）		电机功率（KW）
				进口	出口
KZC20-12-100	3.6	60	12	20	12	0.37
KZC25-20-115	5.4	90	15	25	20	1.1
KZC32-25-115	6	100	15	32	25	1.1
KZC32-25-145	6	100	25	32	25	1.1
KZC40-32-132	10.8	180	20	40	32	2.2
KZC40-32-160	10.8	180	32	产品展示
